| 中航ZEMIC称重传感器H3s型传感器 |
| 所属分类 >>
传感器 发布时间：2018-04-27 浏览量：
|
|
| 详细描述： |
◆合金钢材料，镀镍,S型结构，胶封，拉向或压向承载。
◆防护等级IP67
◆适用于吊钩秤、机改秤、料斗秤等各类电子称重设备。
推荐选择型号：
|
xxkg
|
C3/C4/A5S/B10S
|
H3-xx-xxkg-3B
|
|
xxt
|
C3/C4/A5S/B10S
|
H3-xx-xxt-xB
|
|
xxlb
|
A5S/B10S
|
H3-xx-xx-6YB
|
|
xxklb
|
A5S/B10S
|
H3-xx-xxk-6YB
|
|
20klb
|
C3
|
H3-C3-20k-6YB
|
100kg-600kg通过OIML C3级认证
100kg-2.5t通过OIML C3/C4级测试
50kg-7.5t(100lb-15klb)通过NTEP A5S/B10S级认证。 |
技术指标
|
额定载荷
|
t
|
0.025/0.05/0.1/0.25/0.5/0.75/1/1.5/2/2.5/5
|
|
lb
|
100/150/200/250/500/750/1K/1.5K/2K/2.5K/3K/5K/7.5K/10K/15K/20K
|
|
精度
|
|
C3
|
C4
|
A5S
|
B10S
|
|
最大检定分度数
|
n max
|
3000
|
4000
|
III5000单只
|
III10000单只
|
|
最小检定分度值
|
v min
|
Emax/10000
|
Emax/14000
|
Emax/15000
|
Emax/10000
|
|
综合误差
|
(%FS)
|
≤±0.020
|
≤±0.018
|
≤±0.018
|
≤±0.035
|
|
蠕变
|
(%FS/30min)
|
≤±0.016
|
≤±0.012
|
≤±0.012
|
≤±0.030
|
|
温度对输出灵敏度的影响
|
(%FS/10℃)
|
≤±0.011
|
≤±0.009
|
≤±0.009
|
≤±0.030
|
|
温度对零点输出的影响
|
(%FS/10℃)
|
≤±0.015
|
≤±0.010
|
≤±0.010
|
≤±0.030
|
|
输出灵敏度
|
(mv/v)
|
2.0±0.004(公制) 3.0±0.008(英制)
|
|
输入阻抗
|
(Ω)
|
350±3.5
|
|
输出阻抗
|
(Ω)
|
351±2
|
|
绝缘阻抗
|
(MΩ)
|
≥5000(50VDC)
|
|
零点输出
|
(%FS)
|
≤±1.5（公制） ≤±1.0（英制）
|
|
温度补偿范围
|
(℃)
|
-10～+40
|
|
允许使用温度范围
|
(℃)
|
-35～+70
|
|
推荐激励电压
|
(V)
|
5～12(DC)
|
|
最大激励电压
|
(V)
|
18(DC)
|
|
安全过载范围
|
(%FS)
|
150
|
|
极限过载范围
|
(%FS)
|
300
|
|
ATEX等级(可选) |
|
II1G Ex ia 1C T4
|
II1D Ex ia D20 T73℃
|
II3G Ex nL IIC T4
|

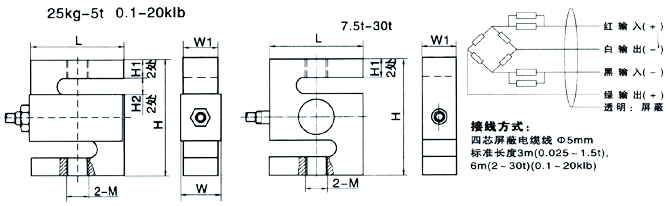

外形尺寸mm(inch)
|
量程
|
H
|
L
|
W1
|
W
|
H1
|
H2
|
M
|
|
25kg，50㎏
|
76.2(3.0)
|
50.8(2.0)
|
12.7(0.5)
|
16.1(0.63)
|
15.7(0.62)
|
/
|
M8
|
|
0.1t～0.15t
|
76.2(3.0)
|
50.8(2.0)
|
19.0(0.7)
|
22.4(0.88)
|
/
|
9(0.35)
|
M10×1.5
|
|
0.2t～0.75t
|
76.2(3.0)
|
50.8(2.0)
|
19.0(0.7)
|
22.4(0.88)
|
/
|
9(0.35)
|
M12×1.75
|
|
1t,1.5t
|
76.2(3.0)
|
50.8(2.0)
|
25.4(1.0)
|
28.8(1.13)
|
/
|
9(0.35)
|
M12×1.75
|
|
2t～5t
|
101.6(4.0)
|
76.2(3.0)
|
25.4(1.0)
|
28.8(1.13)
|
20(0.79)
|
/
|
M20×1.5
|
|
7.5t,10t
|
175(6.9)
|
125(4.9)
|
50(1.97)
|
/
|
41（1.61）
|
/
|
M33×3
|
|
15t
|
200(7.9)
|
160(6.3)
|
60(2.36)
|
/
|
39.5（1.56）
|
/
|
M42×3
|
|
20t
|
200(7.9)
|
160(6.3)
|
60(2.36)
|
/
|
51（2.01）
|
/
|
M42×3
|
|
30t
|
230(9.1)
|
190(7.5)
|
80(3.15)
|
/
|
57.5（2.26）
|
/
|
M42×3
|
|
100lb～300lb
|
63.5(2.5)
|
50.8(2.0)
|
12.7(0.5)
|
15.9(0.63)
|
/
|
8.25(0.32)
|
1/4—28UNF
|
|
500lb-1.5klb
|
63.5(2.5)
|
50.8(2.0)
|
19.05(0.75)
|
22.25(0.88)
|
/
|
8.25(0.32)
|
1/2—20UNF
|
|
2klb,2.5klb
|
63.5(2.5)
|
50.8(2.0)
|
25.4(1.0)
|
28.6(1.13)
|
/
|
10.16(0.4)
|
1/2—20UNF
|
|
3klb
|
101.6(4.0)
|
76.2(3.0)
|
25.4(1.0)
|
28.6(1.13)
|
/
|
15.24(0.6)
|
1/2—20UNF
|
|
5klb,10klb
|
101.6(4.0)
|
76.2(3.0)
|
25.4(1.0)
|
28.6(1.13)
|
/
|
15.24(0.6)
|
3/4—16UNF
|
|
15klb
|
139.7(5.5)
|
101.6(4.0)
|
31.8(1.25)
|
35(1.38)
|
/
|
16.4(0.65)
|
1—14UNS
|
|
20klb
|
177.8(7.0)
|
127(5.0)
|
50.8(2.0)
|
54(2.13)
|
/
|
21.5(0.85)
|
5/4—12UNF
|
|
|
| |
|
|
|
|
|
| |
|
|
|
